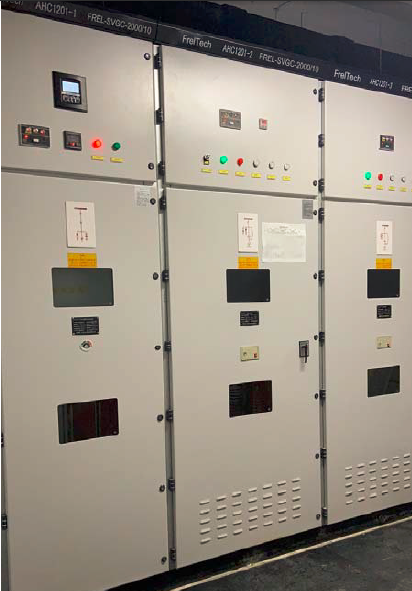

高壓無功補償裝置 WEN-SVGC-2000/10
高壓戶內成套自動無功補償裝置，主要用于3～20kV中壓系統，比如鋼鐵、冶金、化工，石油等需要無功補償?shù)膱鏊怨潭ㄑa償?shù)碾娙萜鹘M分成若干組，根據電網無功功率、系統電壓進、特定時間等行自行投切，提高電網功率因數，降低線路損耗，提高網絡傳輸能力，調整網絡電壓，改善電能質量，提高供配電設備的使用效率，節能效果好。常安裝于35kv或110kv變電站內的出線母線側，或安裝于6、10kV開閉所內，也常安裝于工況企業的高壓電動機柜前進行就地補償。
1、該裝置由控制器（自帶保護功能）、真空接觸器、并聯電容器、串聯電抗器、放電線圈、噴逐熔斷器、氧化鋅避雷器、電流互感器、隔離開關等組成。
2、采用具有保護功能（過流保護、過壓保護、欠壓保護、三相不平衡保護、開口電壓保護等）的智能投切控制器?？刂坡窋?shù)1~5路可設，手、自動切換，保護路數1~5路，并可查詢記錄，具有通用RS232/485通訊接口，以便遠程組網監控。
3、噴逐熔斷器作為電容器故障外保護，迅速切除電容器。防止故障擴大。串聯電抗器用于抑制高次諧波、限制合閘涌流。5次及以上串聯6%電抗器或5%電抗器，3次及以上串聯12%電抗器。氧化鋅避雷器用于限制投切電容器引起的過電壓和戶外防雷保護。放電線圈并接于電容器兩端，當電容器切除時，能將電容器兩端的剩余電壓在5s內自電壓峰值降至50V以內，以保障電容器重復投入安全和維護檢修人員的安全。
4、防止諧波放大，避免電網諧振，改善電網電壓質量。
5、強大的系統設計能力，使用國內先進的仿真系統進行系統仿真，通過精確的仿真模型，準確的確定設計方案，為用戶解決一切諧波困擾。
6、采用微機保護系統，安全可靠，裝置具備過壓保護、欠壓保護、欠流保護、過流保護、零序電流保護、多達四路的電容支路不平衡電壓保護
7、手動和自動兩種控制方式，操作方便可靠、智能化程度高。
